Exemple de console
Utilisation de l'outil de topologie des sites
Pour exécuter l'outil Gestionnaire de sites et de services, procédez
comme suit :
Dans le menu Démarrer, pointez sur Programmes.
Cliquez sur Outils d'administration, puis sur Gestionnaire de sites et de services
Active Directory.
Une console, semblable à celle ci-dessous, s'affiche (la similarité
est fonction des nœuds développés et des noms de vos sites
et serveurs).

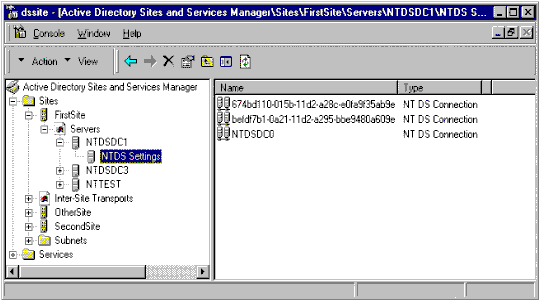

Figure 3 Exemple de console
La console ci-dessus est positionnée sous l'ordinateur NTDSDC1. Trois connexions sont affichées. Si elles ont été établies par le service KCC, leurs noms sont des GUID (identificateurs globaux uniques).
Deux connexions sont également configurées sur les autres ordinateurs et, si vous considérez la topologie ci-dessus comme une carte, vous devriez voir l'écran suivant :

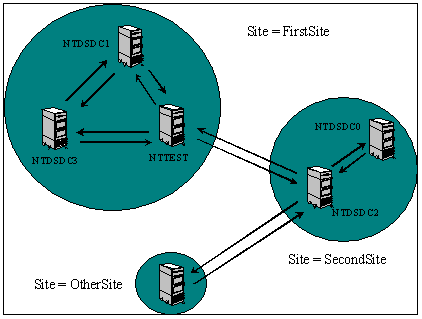

Figure 4 Exemple de topologie
Pour ajouter des sites, faites appel au Gestionnaire de sites et de services
Dans l'arborescence qui figure dans le volet gauche de la console,
cliquez avec le bouton droit sur Sites, puis cliquez sur Nouveau.
Cliquez sur Site, puis entrez un nom pour votre nouveau site (Paris, par exemple).
Si une liaison de sites par défaut vous est présentée,
vous pouvez dès à présent y associer le site. Les liaisons
de sites sont étudiées plus loin dans le document.

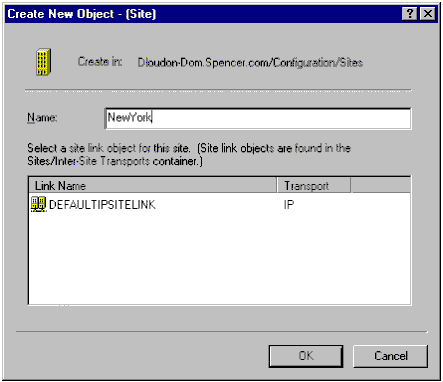

Figure 5. Création d'un site
Vous pouvez maintenant déplacer des machines provenant d'autres sites vers ce site (sous le conteneur NTDS Settings).
Pour définir les sous-réseaux d'un site en particulier, procédez comme suit :
Dans le volet gauche de la console, cliquez avec le bouton droit
sur l'élément Sous-réseaux affiché sous le nom du
site.
Dans le menu Action, pointez sur Nouveau, puis cliquez sur Sous-réseaux.
Dans la zone Nom, entrez les numéros de votre sous-réseau et de
votre masque de sous-réseau (par exemple, 200.201.202.0/24).
Si vous avez entré le sous-réseau de façon correcte, il
s'affiche ensuite dans le dossier Subnets.

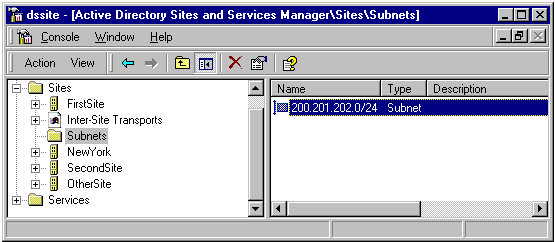

Figure 6 Ajout d'un sous-réseau
Ajout d'un sous-réseau
Pour associer un sous-réseau à un site, procédez comme suit :
Cliquez avec le bouton droit sur le sous-réseau dans
le volet de droite de la console, puis cliquez sur Propriétés.
Dans la zone de liste déroulante Site, sélectionnez un site à
associer à ce sous-réseau.

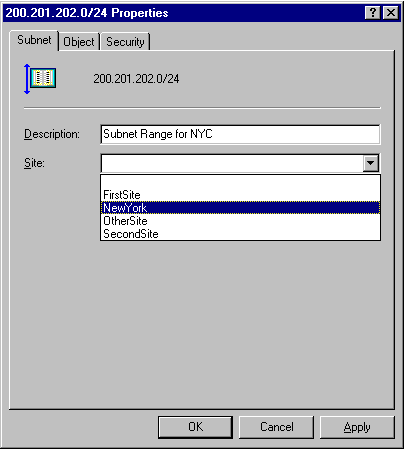

Figure 7. Association d'un sous-réseau
à un site
Liaisons de sites et ponts de liaison de sites
Pour qu'une réplication programmée puisse s'effectuer entre plusieurs
sites, les deux sites doivent s'accorder sur un transport de communication.
Il s'agit presque toujours du protocole IP.
Pour créer une liaison entre deux sites, procédez comme suit :
Au niveau du nœud Intersite Transports, sélectionnez
l'un des transports applicables. (Notez qu'avec la bêta 3, le protocole
SMTP (Simple Mail Transfer Protocol) ou la réplication par courrier électronique
ne sont pas activés.)
Si vous souhaitez associer un site à une liaison de sites existante,
sélectionnez le site dans le volet de droite, cliquez sur Propriétés,
puis ajoutez-le.

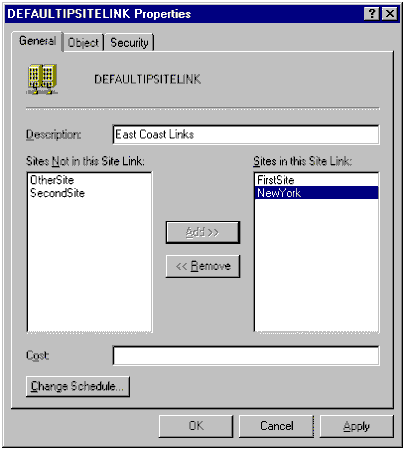

Figure 8 Association d'un site à
une liaison existante
Pour créer une liaison de sites, vous pouvez également sélectionner Nouveau, Liaison de sites, puis renseigner la boîte de dialogue.

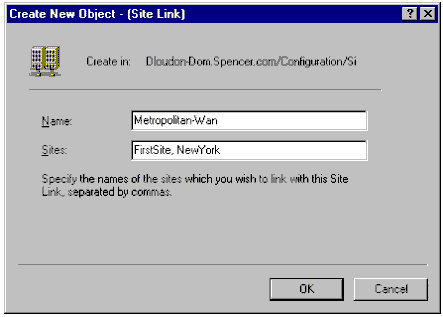

Figure 9 Création d'une liaison
de sites
Le processus de création d'un pont de liaison de sites est identique à celui de création d'une liaison de sites ; toutefois, au lieu de fournir des noms de site pour la liaison, ce sont ici des liaisons de sites que vous indiquez pour le pont.
